FortiSwitch IP Phone Configuration
IP Phone’lar genelde üzerinde 2 port barındırırlar. Bir port telefon haberleşmesi için diğer port arkasına bir bilgisayar takılabilsin diye yapılandırılır.
Biz de labımız üzerinde bu şekilde bir konfigürasyon yapacağız. Öncelikle topolojiyi görüntüleyip daha sonra yapılandırma adımlarına geçilecektir. Daha çok görsel barındıran bir makale olacaktır.
İnternet portu altından telefon bir IP alacaktır. Aldığı IP Ip_Phone vlan subnetinde olacaktır. PC portu arkasından bağlanan bir bilgisayar Bilgi_İslem vlanı üzerinden IP alacaktır.

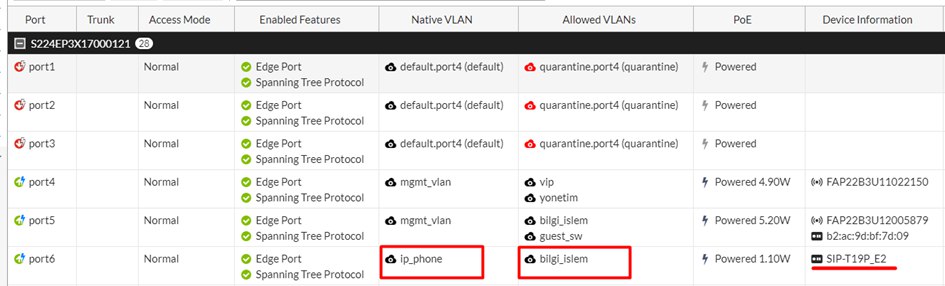

- Oluşturulan Vlanlar switch üzerinde access ıp_phone; trunk Bilgi_İslem olmak üzere tanımlanmalıdır. Biz yapımızda FortiSwitch kullandığımız için Native(Access) Allowed(Trunk) tanımlanmıştır. FortiSwitch Ports sekmesi altından görüntülenebilir.
- IP telefonu switchin 6.portuna taktıktan sonra cihaz device information altında görüntülenecektir. IP_Phone subnetinden bir ıp alarak çalışacaktır. Aldığı IP’yi tarayıcıya yazarak IP Telefonun arayüzüne erişebiliriz.
- PC Port yapılandırmayı arayüzden yapmak için Network-> Advanced altından PC Port VID girişi yaparız. Bilgi İslem için 50 tanımlamıştık.
- IP Telefon üzerinden konfigürasyon yapılmak istenirse ana menü altından ayarlar sekmesine girilir.
- Gelişmiş ayarlar seçilir.
- Bu ekranda bir parola isteyecektir, admin parolası girilir.
- Gelişmiş Ayarlar altından Ağ seçilir.
- PC Portunu yapılandırmak için vlan seçeneği seçilir.
- PC Portu yapılandırılacağı için PC Port menüsüne girilir.
- VID altına bilgi_islem için 50 ID’si girilir.
Konfigürasyon tamamlandığında PC portu arkasına bir PC takıldığında 50 ID’li bloktan IP alacaktır.
Bu makalede, IP Phone’ların genel yapılandırması ve FortiGate üzerindeki VLAN konfigürasyonu hakkında bilgi verilmiştir. IP Phone ve bilgisayarların aynı ağ üzerinde çalışmasını sağlamak için doğru VLAN yapılandırması önemlidir. FortiGate ve FortiSwitch cihazları kullanılarak, bu yapılandırma adımları kolayca tamamlanabilir. IP Phone ve bilgisayar arasındaki bağlantıyı kurmak için, IP Phone’un arayüzünden veya FortiGate üzerindeki Network->Advanced ayarlarından VLAN ID’si belirtilen PC Portu yapılandırılmalıdır. Bu adımlar doğru bir şekilde yapıldığında, IP Phone ve bilgisayar ağınızda sorunsuz bir şekilde çalışacaktır.
Okuduğunuz için teşekkürler. Diğer hafta external FortiGate’ler için internet tanımları ve HA Konfigürasyonu ile ilgili makale yayınlanacaktır.
